【摘要】呼吸阀是指既保证贮罐空间在一压力范围内与大气隔绝、又能在超过或低于此压力范围时与大气相通（呼吸）的一种阀门。其作用是防止贮罐因超压或真空导致破坏，同时可减少贮液的蒸发损失。让小编为大家简单阐述一下呼吸阀的工作原理及分类。

呼吸阀是维护储罐气压平衡，减少介质挥发的安全节能产品，呼吸阀充分利用储罐本身的承压能力来减少介质排放，其原理是利用正负压阀盘的重量来控制储罐的排气正压和吸气负压；当往罐外抽出介质，使罐内上部气体空间的压力下降，达到呼吸阀赢咖5的操作负压时，罐外的大气将顶开呼吸阀的负压阀盘顶开，使外界气体进入罐内，使罐内的压力不再继续下降，让罐内与罐外的气压平衡，来保护储罐的安全装置。

呼吸阀的工作原理

呼吸阀主要由阀座、阀罩、保护罩及由真空和压力控制的两组启闭装置组成。启闭装置包括阀瓣、导杆、弹簧、弹簧座及密封环等。当罐内压力达到额定呼出正压时，压力阀瓣开启，罐内蒸气排出；当罐内真空度达到额定吸入负压时，真空阀瓣开启，空气进入。

赢咖5当罐内介质的压力在呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持油罐的密闭性；

当往罐内补充介质，使罐内上部气体空间的压力升高，达到呼吸阀的操作正压时，压力阀被顶开，气体从呼吸阀呼出口逸出，使罐内压力不在继续加高，罐外的大气将顶开呼吸阀的负压阀盘；

呼吸阀的排放计算

赢咖5固定顶罐的呼吸排放可用下式估算其污染物的排放量：

赢咖5LB=0.191×M（P/（100910-P））^0.68×D^1.73×H^0.51×△T^0.45×FP×C×KC

式中：LB-固定顶罐的呼吸排放量（Kg/a）；

赢咖5M-储罐内蒸气的分子量；

P-在大量液体状态下，真实的蒸气压力（Pa）；

D-罐的直径（m）；

赢咖5H-平均蒸气空间高度（m）；

赢咖5△T-24小时之内的平均温度差（℃）；

赢咖5FP-涂层因子（无量纲），根据油漆状况取值在1~1.5之间；

C-用于小直径罐的调节因子（无量纲）;直径在0~9m之间的罐体，C=1-0.0123(D-9)^2 ; 罐径大于9m的C=1；

KC-产品因子（石油原油KC取0.65，其他的有机液体取1.0）

呼吸阀的分类

一、紧定式呼吸阀

赢咖5紧定式呼吸阀通常用于低压直通管道，密封性能取决于塞子和塞体之间的吻合度好坏，其密封面的压紧是依靠拧紧下部的螺母来实现的。一般用于PN≤0.6Mpa。

二、填料式呼吸阀

填料式呼吸阀是通过压紧填料来实现塞子和塞体密封的。由于有填料，因此密封性能较好。通常这种呼吸阀有填料压盖，塞子不用伸出阀体，因而减少了一个工作介质的泄漏途径。这种呼吸阀大量用于PN≤1Mpa的压力。

三、自封式呼吸阀

自封式呼吸阀是通过介质本身的压力来实现塞子和塞体之间的压紧密封的。塞子的小头向上伸出体外，介质通过进口处的小孔进入塞子大头，将塞子向上压紧，此种结构一般用于空气介质。

四、油封式呼吸阀

呼吸阀的应用范围不断扩大，出现了带有强制润滑的油封式呼吸阀。由于强制润滑使塞子和塞体的密封面间形成一层油膜。这样密封性能好，开闭省力，防止密封面受到损伤。

呼吸阀厂家产品推荐：

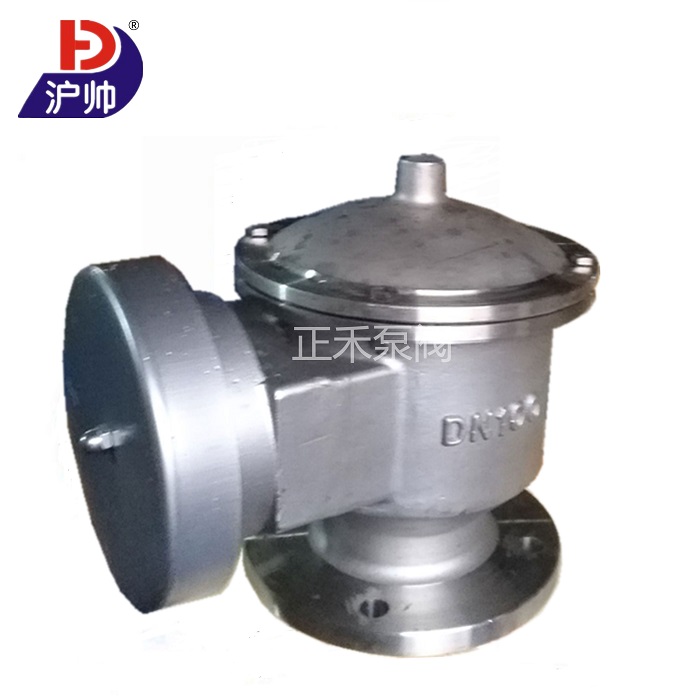

正禾呼吸阀厂家提供的产品有阻火呼吸阀、带接管呼吸阀、储罐呼吸阀、全天候呼吸阀等呼吸阀，紧急泄放人孔、液压安全阀、 管道阻火器、阻爆燃阻火器 、液压安全阀 、环保型量油孔。
