赢咖5 PC型泡沫产生器详情介绍
PC型泡沫产生器产品概述:
泡沫产生器，又称空气泡沫产生器、是一种固定安装在油罐上，产生和喷射空气泡沫的灭火设备。当泡沫消防车固定消防泵供给的泡沫混合液流，经输送管道通过产生器时，形成空气泡沫，扑灭油类火灾。
PC型泡沫产生器技术参数
泡沫产生器按照容量一般有四种型号：PC-4，PC-8，PC-16，PC-24。
1、 具体技术参数如下：
① 型号 PC-4：工作压力为0.5MPa时，混全液为4升/秒，泡沫发生量为25升
② 型号 PC-8：工作压力为0.5MPa时，混全液为8升/秒，泡沫发生量为50升
③ 型号 PC-16：工作压力为0.5MPa时，混全液为16升/秒，泡沫发生量为100升
④ 型号PC-24：工作压力为0.5MPa时，混全液为24升/秒，泡沫发生量为150升
2、工作压力范围0.2-0.5MPa。
3、玻璃片在0.1-0.2MPa压力下被冲破。

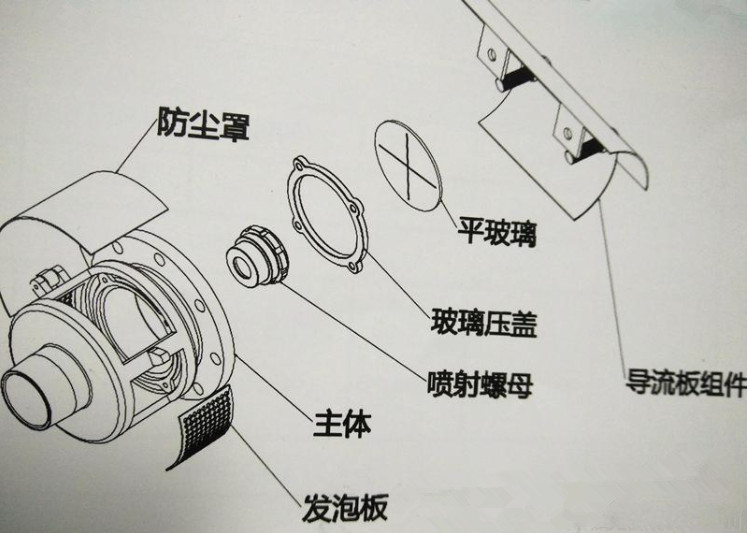

PC型泡沫产生器结构图
PC型泡沫产生器性能参数
型号 | 额定进口压力（MPa） | 额定混合液量（L/s） | 发泡倍数 | 特性系数K值 |
PC4 | 0.5 | 4 | 6 | 5.75 |
PC8 | 8 | 11.5 | ||
PC16 | 16 | 23.0 | ||
PC24 | 24 | 34.5 |
结构原理泡沫产生器主要由壳体组、泡沫喷管组和导板组三个部份构成。当泡沫混合液流过产生器喷咀时，形成扩散的雾化射流，在其周围产生负压，从而吸入大量空气形成空气泡沫，空气泡沫通过泡沫喷管和导板输入贮罐内，沿罐壁淌下，平稳地覆盖在燃烧液面上。 空气泡沫产生器主要由以下部分组成：
1、密封玻璃2、玻璃压圈3、喷咀4、滤网5、罩板6、壳体 7、泡沫喷管组8、壳体组9、导板组
PC型泡沫产生器尺寸及重量
型 号 | 尺 寸（mm） | 重量（kg） | ||||||||
L | L1 | L2 | L3 | L4 | H | D | D1 | D2 | ||
PC4 | 1000 | 216 | 220 | 160 | 60 | 190 | ZG2″ | 160 | 165 | 15 |
PC8 | 1000 | 228 | 250 | 170 | 66 | 210 | ZG21/2" | 185 | 190 | 20 |
PC16 | 1000 | 230 | 400 | 210 | 98 | 270 | ZG3″ | 235 | 260 | 24 |
PC24 | 1000 | 234 | 550 | 225 | 130 | 302 | **4″ | 260 | 290 | 40 |
注：重量中不包括用户自行配制的管和弯头重量。
